Du står måske med vand på kældergulvet, fugtskjolder langs ydervæggen eller en tung lugt, der bliver værre efter regn. Det er ikke tidspunktet for en løs skitse på bagsiden af en kuvert. En omfangsdræn tegning skal vise, hvor vandet kommer fra, hvor drænet ligger, og hvor vandet sikkert ledes hen.
Vi ser ofte, at selve røret får al opmærksomheden, mens dybde, fald, fundament og afløbsvej bliver glemt. Det er dér, problemerne opstår. En forkert kote eller manglende plan for opstemning kan gøre et nyt dræn ineffektivt, selv om materialerne er gode.
Sådan opdager du behov for omfangsdræn tegning
En husejer ringer efter kraftig regn. Kælderen er våd langs den ene ydervæg, og vandet kommer ikke fra et synligt rør. Første skridt er ikke at bestille en rende rundt om huset. Først skal årsagen findes.
Fugt ved sokkel og fundament kan hænge sammen med tæt jord, højt grundvand, et eksisterende dræn, der er tilstoppet, eller manglende afledning. I praksis ser vi også, at vandet presses ind, fordi terrænet leder overfladevand mod huset. Et omfangsdræn er derfor ikke automatisk den rigtige løsning til enhver fugtig kælder.
Det skal du gøre med det samme
Flyt ting væk fra det våde område, begræns brugen af kælderen, og find ud af, om vandet fortsat stiger. Tjek synlige brønde og afløb uden at åbne eller arbejde i installationer, du ikke kender. Ved hurtigt stigende vand, risiko for skader på elinstallationer eller overløb i en brønd skal du ringe efter akut hjælp.
Du bør ikke begynde at grave langs fundamentet på egen hånd. En udgravning kan påvirke konstruktionen, og den viser heller ikke nødvendigvis, hvor det eksisterende afløb eller dræn ligger.
Praktisk regel: En tegning skal begynde med en diagnose, ikke med en gravemaskine.
Vi starter normalt med en visuel gennemgang og vurderer fugtens placering, jordforhold og synlige brønde. Derefter kan en TV-inspektion af relevante ledninger vise, om der er brud, rødder eller tilstopning. Prøvehuller kan bruges til at kontrollere fundamentets underkant, kældergulvets placering og eventuelle gamle drænlag. Du kan læse mere om vurdering ved højt grundvand i denne vejledning om omfangsdræn.
Hvad den første planlægning afhænger af
Prisen på projekteringen afhænger af, hvor meget der skal undersøges. Et enkelt hus med tydelige brønde er lettere at dokumentere end et ældre hus, hvor ledninger, fundament og afløbsvej er ukendte. TV-inspektion, prøvehuller, landmåling, brøndplacering og myndighedsdialog kan alle ændre omfanget.
Det akutte er ikke altid selve drænprojektet. Et mindre fugtproblem kan planlægges, mens aktivt indtrængende vand, oversvømmelse eller opstemning kræver hurtig indsats. En præcis tegning beskytter dig mod at løse det forkerte problem og mod gentagne oversvømmelser.
Bestem drændybde mål og faldkrav
En omfangsdræn tegning skal kunne bruges direkte af kloakmester, entreprenør og kommune. Derfor skal den vise terræn, sokkel, fundament, kældergulv, drænrør, bundkoter, faldretning og afløb. Det gør det muligt at kontrollere, om røret ligger frostfrit, har det nødvendige fald og ikke svækker huset.
I dansk praksis henviser BR18 til DS 436 for dræning af bygninger. Teknologisk Instituts tekniske anvisning angiver, at drænrør ved opvarmede bygninger normalt placeres i cirka 0,60 m frostfri dybde. Ved kolde konstruktioner regnes der typisk med 0,75 m. Rørets bundkote må ikke ligge under fundamentets underkant, og drænrøret skal ligge mindst 300 mm under den del af konstruktionen, der skal holdes tør.
Sådan sætter vi målene på tegningen
Begynd med et snit gennem ydervæggen. Markér terrænlinje, sokkel, fundamentets underside og kældergulv. Indtegn derefter drænrørets centrum og bundkote. Afstanden til fundament og kældergulv skal kunne aflæses uden beregninger på byggepladsen.
Tegningen skal vise faldet med både pil og målangivelse. Faglige danske kilder angiver mindst 3‰, helst 5‰, samt en rørdimension på mindst 70 mm. Ved 3‰ falder røret 3 mm pr. meter, og ved 5‰ falder det 5 mm pr. meter. Brug vejledningen om omfangsdrænets placering til at sammenholde målene med husets faktiske geometri.
| Konstruktion | Frostfri dybde | Min fald ‰ |
|---|---|---|
| Opvarmet bygning | Ca. 0,60 m | 3‰, helst 5‰ |
| Kold konstruktion | Ca. 0,75 m | 3‰, helst 5‰ |
Fundamentet sætter grænsen
Et dybere rør giver ikke automatisk bedre dræning. Hvis udgravningen går under fundamentets underside, kan jorden miste sin støtte. Tegningen skal derfor vise fundamentets underkant og udgravningens bundkote, så kravet om mindst 300 mm under den konstruktion, der skal holdes tør, kan kontrolleres uden at påvirke fundamentet.
Ved kælder skal drænet desuden placeres mindst 30 cm under kældergulvet, ifølge Forsikringsoplysningens vejledning om omfangsdræn. Den endelige placering skal afstemmes med fundamentets faktiske form. En tegning er kun brugbar, når målene passer til det hus, der skal graves ved.
Vælg materialer og placer inspektionsbrønde
Materialevalget skal passe til jord, belastning og adgangsforhold. Et dræn ved en sokkel bliver liggende utilgængeligt i mange år, så besparelser på rør, samlinger eller brønde kan blive dyre, hvis systemet senere skal repareres.

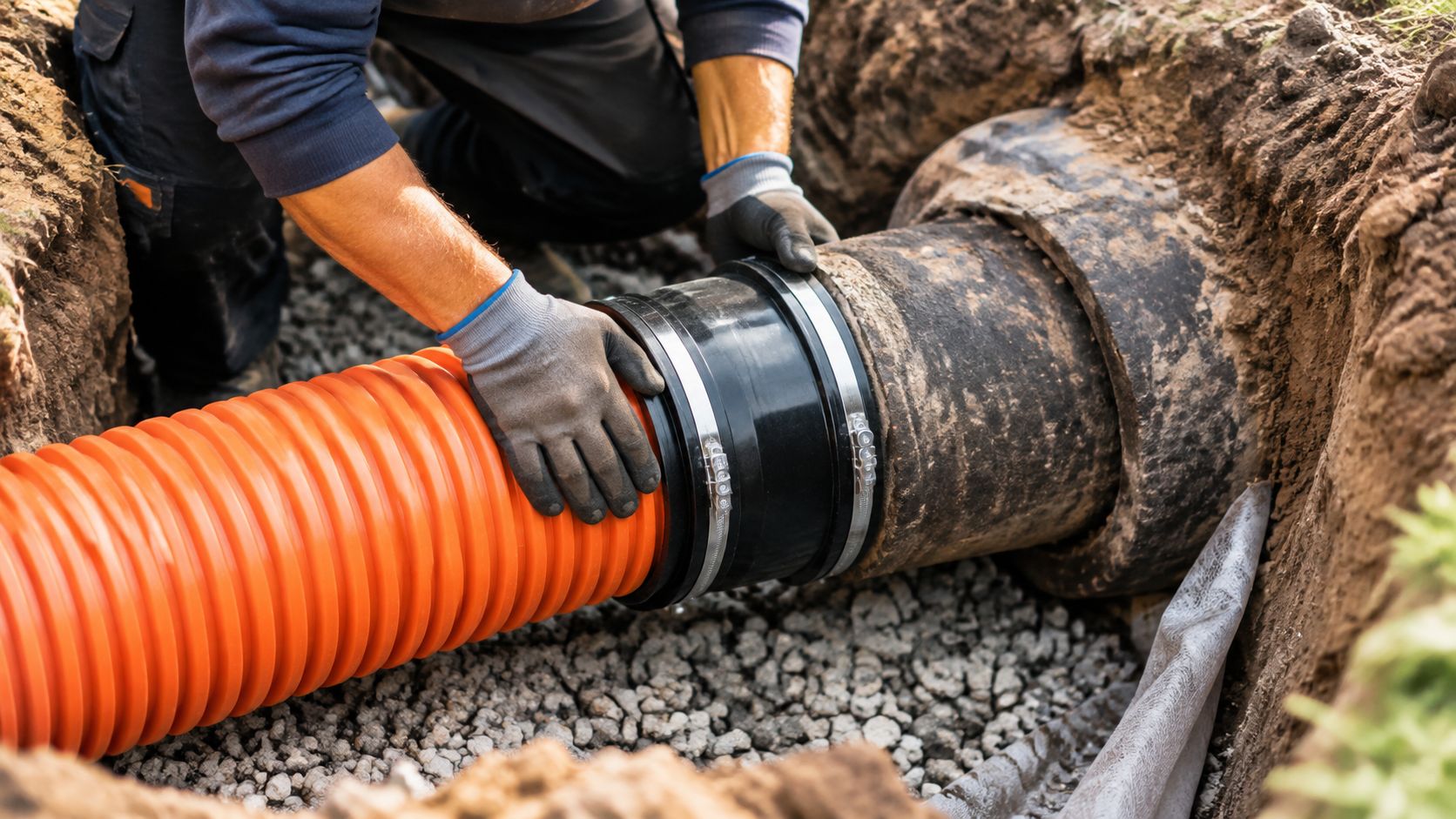

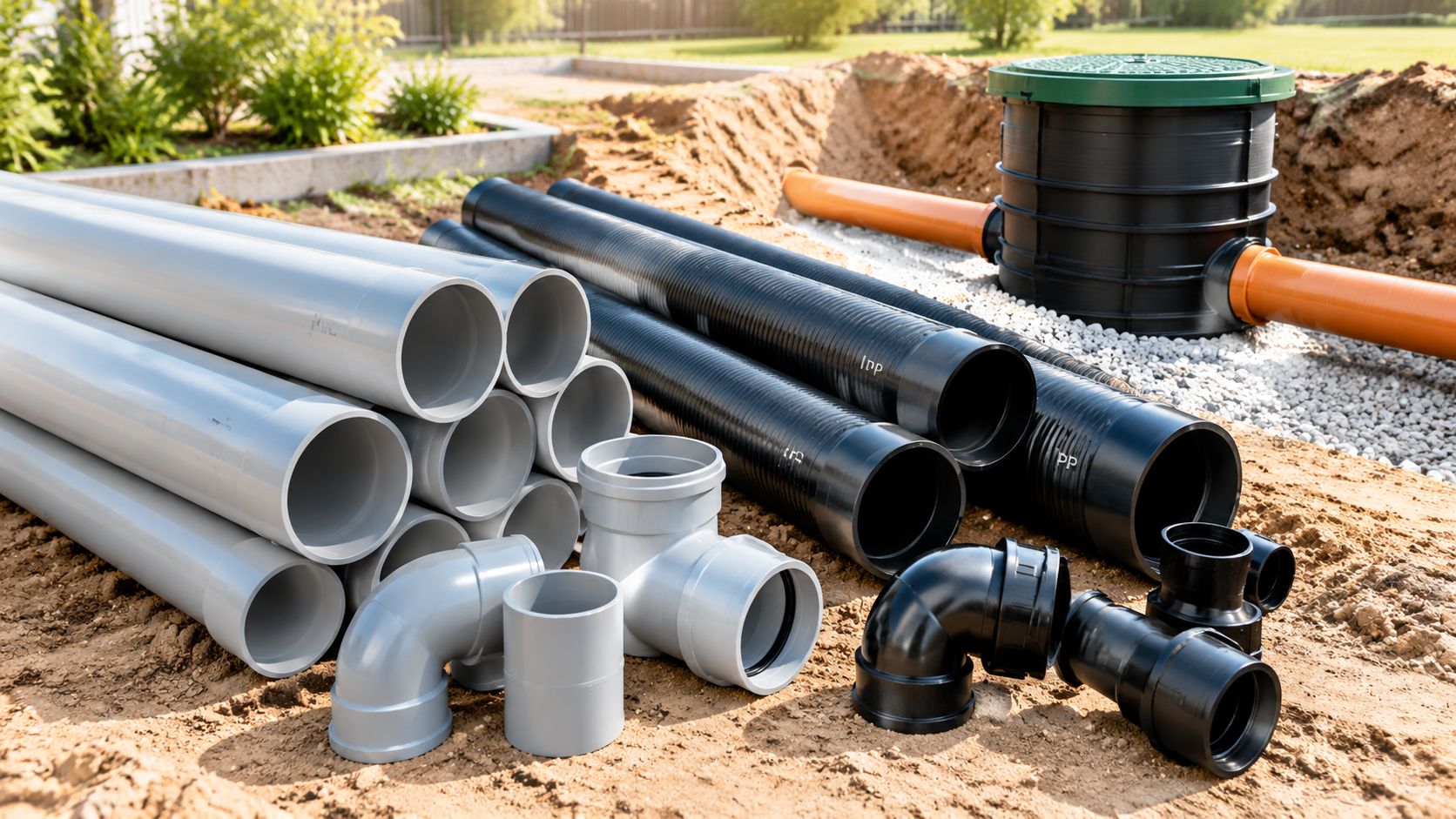

Perforerede plastdrænrør vælges normalt ud fra styrke, fleksibilitet og samlingsmetode. PVC er et stift materiale, der giver en fast linje og præcise samlinger. PP kan være et praktisk valg, når der er behov for stærke plastkomponenter og en installation, der skal tilpasses flere brøndtyper. Det afgørende er ikke alene rørtypen, men at røret har korrekt dimension, ligger stabilt og beskyttes mod indtrængende jordpartikler.
Brønde skal kunne bruges efter gravearbejdet
En inspektionsbrønd skal ikke bare sættes ind, fordi den ser rigtig ud på planen. Den skal placeres, så drænet kan inspiceres, spules og vedligeholdes. På tegningen markerer vi brøndens placering, dæksel, bundkote, indløb og udløb. Ved retningsændringer eller samlinger er adgang vigtig, især hvis der senere opstår slam, rødder eller tilstopning.
Sandfangsbrønden skal indtegnes, hvor den kan opfange sand og partikler, før vandet når videre til udløb eller pumpe. En pumpebrønd skal have tydelig placering, adgang og forbindelse til den videre afledning. Det er ikke nok at skrive “til brønd” uden at vise hvilken brønd og med hvilken kote.
God drift starter på papiret: En brønd, der ikke kan findes eller åbnes, er kun en teoretisk serviceadgang.
Drænets placering i forhold til kældergulv, fundament og sokkel skal fremgå af både plan og snit. På den måde kan udførende se, om røret ligger under det område, der skal holdes tørt, uden at udgravningen kommer for tæt på fundamentet. Se vores praktiske gennemgang af dræn ved sokkel for de forhold, der skal vurderes omkring huset.
Gennemfør tilslutning og myndighedsgodkendelse
Det mest oversete punkt på en omfangsdræn tegning er ofte afløbsvejen. Et dræn kan opsamle vand korrekt, men stadig svigte, hvis vandet ledes til et punkt med risiko for opstemning. Derfor skal tegningen vise hele vejen fra drænrør til udløb, ikke kun røret rundt om huset.
Ved tilslutning til eksisterende afløb skal du have styr på ledningens kote, dimension og kapacitet. Hvis hovedkloakken står højt, kan drænvand blive presset tilbage. Tegningen bør derfor vise højeste opstemningskote, tilslutningspunkt og eventuel kontraventil eller pumpebrønd, hvis anlægget kræver det.
København er ikke det samme som alle andre kommuner
For eksisterende enfamiliehuse i København kræver selve anlæggelsen af omfangsdræn ikke tilladelse fra Københavns Kommune. Andre kommuner kan stille krav om byggetilladelse, anmeldelse eller tilslutningstilladelse, afhængigt af afledningen og lokal praksis. Det fremgår af den danske vejledning om regler for omfangsdræn.
Selv når selve anlæggelsen ikke kræver kommunal tilladelse, kan afledningen af drænvand stadig være reguleret. Det gælder især, hvis vandet skal til offentlig kloak, faskine eller et pumpeanlæg med en bestemt udledningsvej. Vi anbefaler, at afledningen afklares, før der graves.
Det skal stå på afløbstegningen
Tegn drænets retning med pile. Markér sandfangsbrønd, inspektionsbrønde, pumpebrønd, tilslutningspunkt og udløb. Skriv koter ved brøndenes indløb og udløb, og angiv hvor vandet ender.
En faskine kan være relevant, hvis forholdene tillader nedsivning, men den løser ikke en opstemning i en offentlig kloak. Et pumpeanlæg kan være nødvendigt, hvis tyngdekraften ikke kan føre vandet sikkert væk. Valget afhænger af terræn, jord og kommunens krav, ikke af hvad der er lettest at tegne.
Brug tjekliste og undgå de hyppigste fejl
Før gravearbejdet starter, skal tegningen gennemgås som et arbejdsdokument. Den skal kunne svare på tre spørgsmål: Hvor ligger drænet? Hvordan løber vandet? Hvordan serviceres systemet senere?
Tjek tegningen punkt for punkt
- Fundament og sokkel: Er fundamentets underkant, sokkel og kældergulv målt og vist?
- Drændybde: Er frostfri dybde angivet med cirka 0,60 m for opvarmede konstruktioner eller 0,75 m for kolde konstruktioner?
- Sikker bundkote: Er udgravningens bund holdt over fundamentets underside?
- Afstand til konstruktionen: Er drænrøret placeret mindst 300 mm under den del, der skal holdes tør?
- Fald: Er mindst 3‰, helst 5‰, vist med pil og kote?
- Dimension: Er rørdimensionen angivet til mindst 70 mm?
- Brønde: Er inspektionsbrønde, sandfangsbrønd og pumpebrønd placeret og navngivet?
- Afledning: Er tilslutningspunkt, udløb og højeste opstemningskote dokumenteret?
- Tilladelser: Er kommunens krav til afledning afklaret, før arbejdet går i gang?
Fejl vi retter igen og igen
Den klassiske fejl er en plan, der kun viser et rør rundt om huset. Den siger ikke noget om, hvor røret starter, hvor det slutter, eller hvad der sker, når hovedkloakken er fuld. En anden fejl er et fald, der ser rigtigt ud på papiret, men ikke kan udføres, fordi terræn og brøndkoter ikke passer sammen.
Nogle tegninger placerer drænet for højt i forhold til kældergulvet. Andre viser en udgravning, der går under fundamentet. Begge dele skal stoppes, før maskinen kommer på grunden.
Du bør heller ikke godkende en løsning, hvor afledningspunktet står som en ubestemt note. Hvis der ikke er en lovlig og driftsikker vandvej, har du ikke et færdigt projekt.
Opsamling og næste skridt
En korrekt omfangsdræn tegning samler de oplysninger, der afgør, om arbejdet kan udføres sikkert og fungere bagefter. Den skal vise husets sokkel og fundament, kældergulv, drændybde, bundkoter, frostfri placering, fald, rørdimension, brønde og afløbsvej.
Det vigtigste er sammenhængen mellem målene. Drænet skal ligge lavt nok til at beskytte konstruktionen, men udgravningen må ikke svække fundamentet. Røret skal have fald, men faldet skal også passe til den brønd eller det udløb, som vandet skal nå. Tilslutningen skal være mulig i praksis og lovlig i den kommune, hvor huset ligger.
Derfor giver faglig projektering mening
En autoriseret kloakmester kan kontrollere forholdene på stedet, undersøge eksisterende ledninger med TV-inspektion og bruge prøvehuller, når fundamentets faktiske placering ikke kan aflæses af gamle tegninger. Det reducerer risikoen for, at du graver hele huset op og bagefter opdager, at vandet ikke kan komme væk.
KloakServiceKBH arbejder med etablering af omfangsdræn, opmåling ved fundament, brønde og tilslutning. Virksomheden har mere end 25 års erfaring, har håndteret opgaver for over 5.000 kunder og tilbyder døgnvagt på Sjælland, herunder København, Storkøbenhavn og Nordsjælland.
Prisen på en færdigprojektering og tegning afhænger af grundforholdene, husets geometri, behovet for TV-inspektion, antallet af brønde og afledningsløsningen. En typisk projektering kan ligge på 5.000 til 15.000 kr., når arbejdet afgrænses til tegning og planlægning, men beløbet varierer med opgavens omfang. Selve planlægningen kan ofte klares på under en time, når de nødvendige oplysninger er tilgængelige.
